旗杆基础做法

旗杆基础无论是三节旗杆还是锥形旗杆，都必须做旗杆的基础，那么如何做旗杆基础呢？现在我就相关的问题进行探讨。希望能够对客户有所帮助。

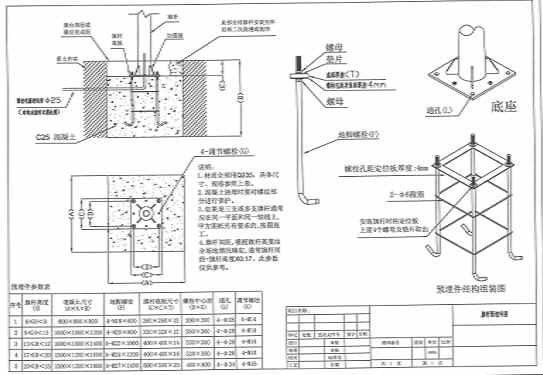

以上就是一个标准的旗杆预埋件图纸集成。

由于图纸太小，现在将图纸简单介绍一下：

旗杆预埋件的组成:地脚螺栓4根/支，螺母8个/支，定位板1个/支，垫片4个/支，2-φ6箍筋1-3根/支，扎丝若干

旗杆预埋件预埋时注意事项：

1.材质去不用Q235，具体尺寸、规格参照表格。

2.混泥土浇注时要对螺纹部分进行保护。

3.如果是三支或多支旗杆通常应在同一平面和同一轴线上，甲方图纸另有要求的，按图纸施工。

4.旗杆间距，根据旗杆高度结合场地情况确定，通常旗杆间距=旗杆高度×0.17，此参数仅供参考。

旗杆预埋件参数

1.  旗杆高度 （H）6≤H<9  混泥土尺寸（A×A×B）800×800×800  地脚螺栓（F）4-M18×600 旗杆底板尺寸（C×C×T）260×260×12 螺栓中心距（D×D）200×200 通孔（L）4-φ28 调节螺栓（G）4-M14

2.  旗杆高度 （H）9≤H<13  混泥土尺寸（A×A×B）1000×1000×1000  地脚螺栓（F）4-M20×800 旗杆底板尺寸（C×C×T）320×320×12 螺栓中心距（D×D）260×260 通孔（L）4-φ28 调节螺栓（G）4-M14

3.  旗杆高度 （H）13≤H<17  混泥土尺寸（A×A×B）1000×1000×1400  地脚螺栓（F）4-M22×1000 旗杆底板尺寸（C×C×T）400×400×14 螺栓中心距（D×D）330×330 通孔（L）4-φ28 调节螺栓（G）4-M14

4.  旗杆高度 （H）17≤H<20  混泥土尺寸（A×A×B）1200×1200×1600  地脚螺栓（F）4-M24×1200 旗杆底板尺寸（C×C×T）400×400×16 螺栓中心距（D×D）330×330 通孔（L）4-φ28 调节螺栓（G）4-M14

5.  旗杆高度 （H）20≤H<25  混泥土尺寸（A×A×B）1200×1200×1800  地脚螺栓（F）4-M27×800 旗杆底板尺寸（C×C×T）500×500×20 螺栓中心距（D×D）400×400 通孔（L）4-φ34调节螺栓（G）4-M16

旗杆预埋件组装步骤：

1.取出地脚螺栓4根，定位板1块，螺母8个，垫片4个

2.取出一个螺母拧在地脚螺栓上，拧到没有丝牙为止，依次将四个螺栓拧好

3.然后将定位板取出，将地脚螺栓穿过定位板四个孔，加一个垫片和螺母将地脚螺栓固定在定位板上

4.取出2-φ6的箍筋，将箍筋扎在地脚螺栓适当的位置

5.将露出螺丝部分用胶带缠好

按以上步骤将其它的预埋件组装好就可以了

旗杆预埋建预埋的方法：

1.确定旗杆预埋件的位置，用墨斗弹出旗杆的中心线位置

2.按要求将旗杆预埋件安装位置孔挖好

3.确定旗台最后安装面，一般旗杆预埋件定位板要低于旗台最后安装面200~300mm左右，待旗杆安装好后二次预埋

4.将混凝土倒入预留位置孔一半位置，将预埋件插到混泥土里。

5.确定预埋件定位板的中心和水平位置

6.继续倒入混泥土到预埋件定位板上平面

7.校正旗杆预埋件定位板的位置

旗杆预埋件基本上就埋好了。

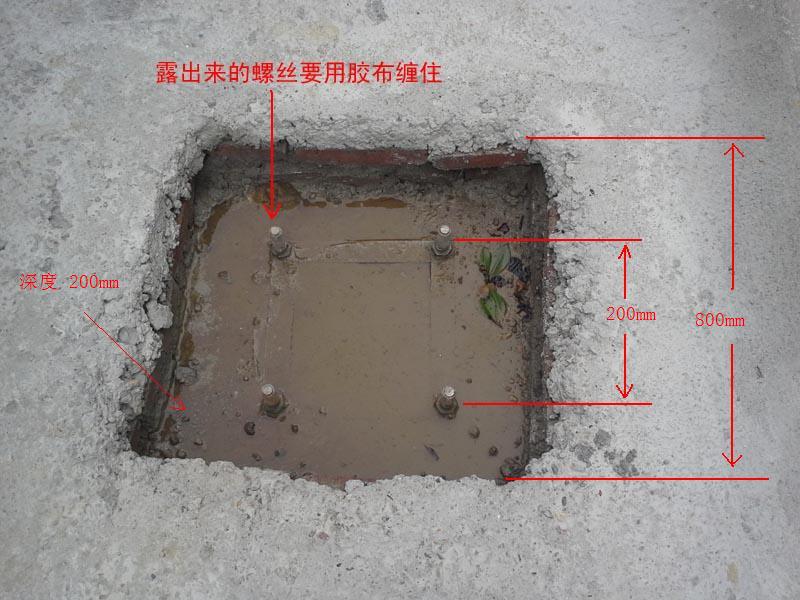

这是旗杆预埋件埋好的状态
